Dobladora de placa CNC electrohidráulica
Esta dobladora CNC ha sido desarrollada para ofrecer máxima precisión, estabilidad y eficiencia en aplicaciones de doblado industrial. Su estructura reforzada y sometida a tratamiento térmico garantiza una larga vida útil y un desempeño consistente incluso en jornadas de trabajo exigentes.
Incorpora un sistema CNC HACO y componentes importados de alto nivel —como bomba hidráulica SUNNY, válvulas Rexroth, guías lineales y reglas ópticas Haecker— que aseguran un control preciso y resultados confiables en cada operación.
Gracias a su sistema electrohidráulico de circuito cerrado, compensación automática del eje V y cilindros de alta calidad con sellos japoneses, la máquina ofrece una repetibilidad superior, menor consumo energético y una operación segura y estable. Además, se entrega con los accesorios y la documentación necesarios para una instalación rápida y un uso inmediato.

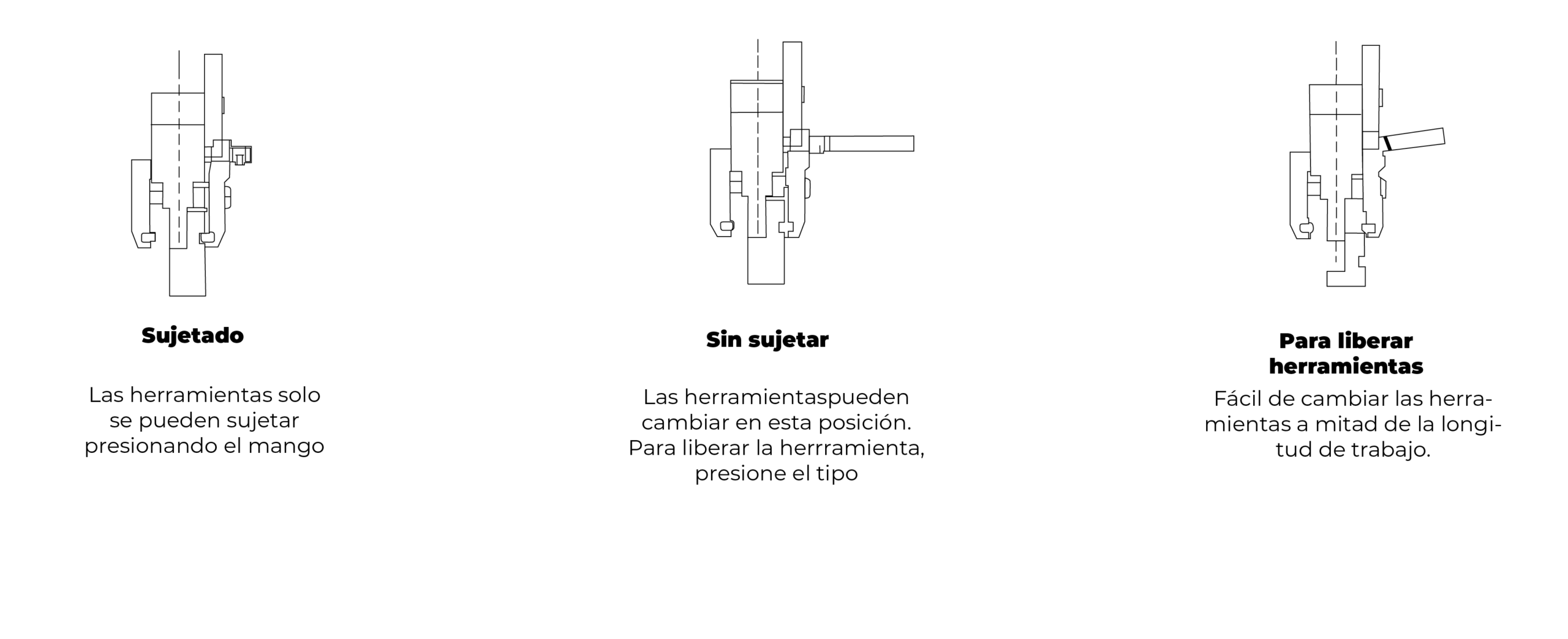

Sujección rápida

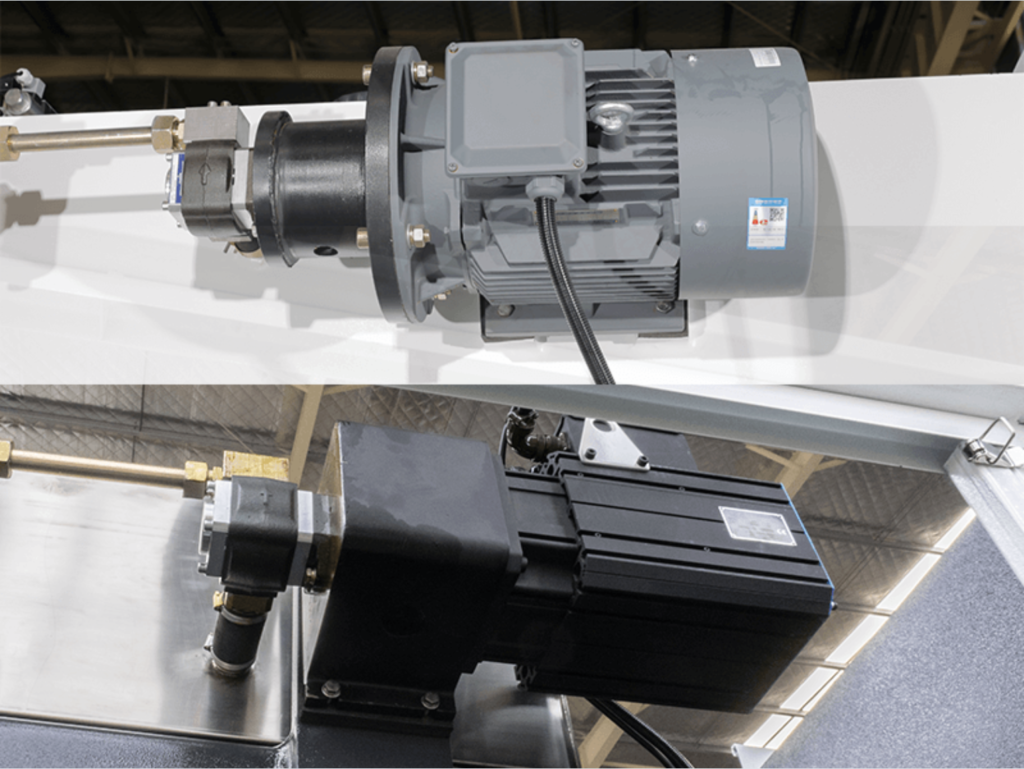

Motor
Servomotores de alta eficiencia
Los servomotores se han consolidado como la tecnología dominante en maquinaria industrial, al ofrecer alta dinámica, mayor precisión y un consumo energético optimizado. En comparación con motores tradicionales, su implementación permite ahorros de energía de hasta un 35 %, traduciéndose en menores costos operativos y una producción más eficiente.
Adicionalmente, incorporamos motores Siemens de alta eficiencia y bajo consumo energético, fabricados en Alemania, diseñados para satisfacer las exigencias de la producción diaria. Estos motores superan ampliamente el rendimiento de los motores estándar, garantizando una mayor eficiencia operativa, confiabilidad y una vida útil prolongada.

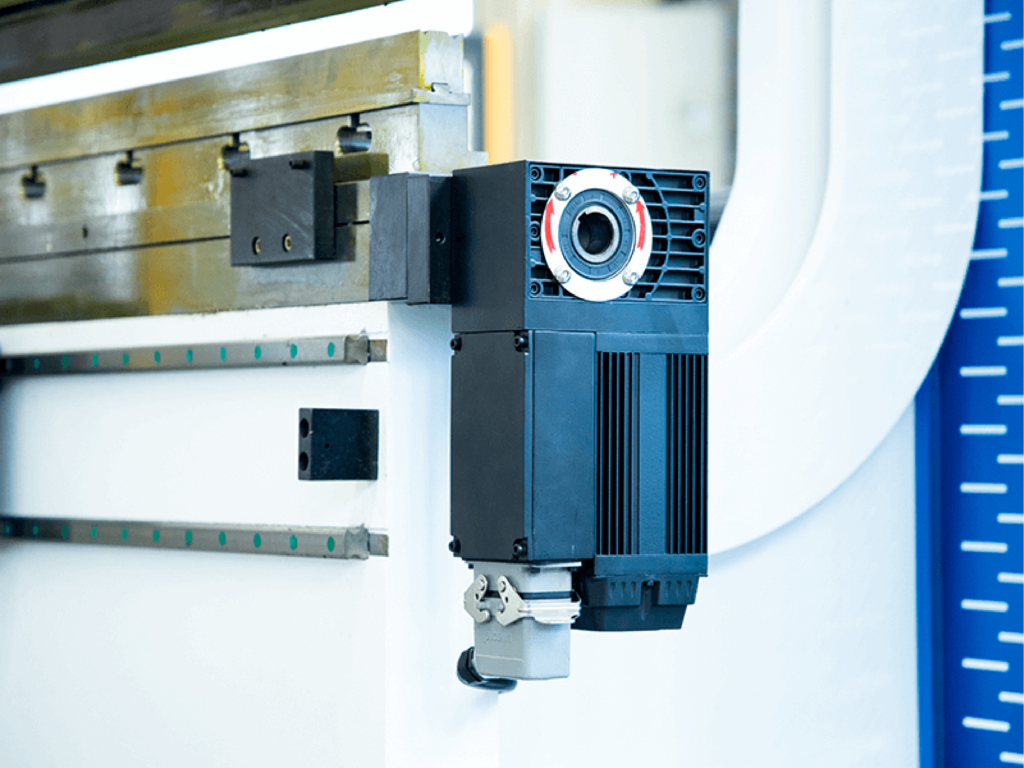

Crowning
La compensación del eje V corrige de manera automática la deformación del deslizador durante el proceso de doblado, evitando desviaciones que puedan afectar la calidad y uniformidad de la pieza. Este ajuste es gestionado directamente por el sistema CNC, garantizando una compensación precisa, eficiente y repetible en cada operación.

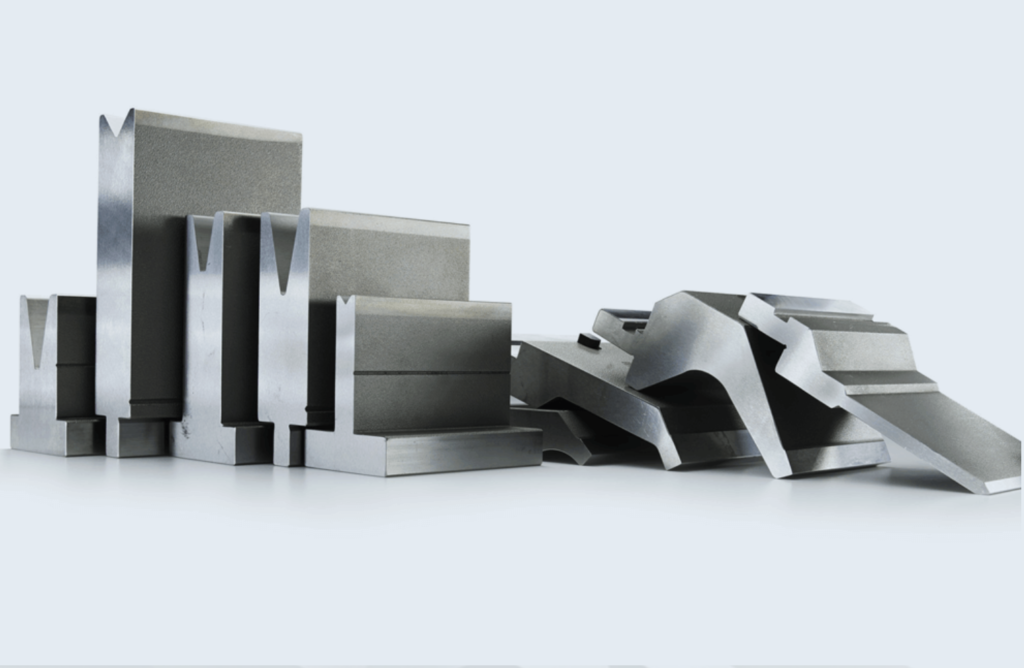

Punzones y Matrices
El punzón superior puede sustituirse de forma rápida y segura, reduciendo los tiempos de cambio de herramienta y optimizando la eficiencia operativa. Este sistema facilita una configuración ágil, sin comprometer la precisión ni la seguridad durante el proceso de doblado.

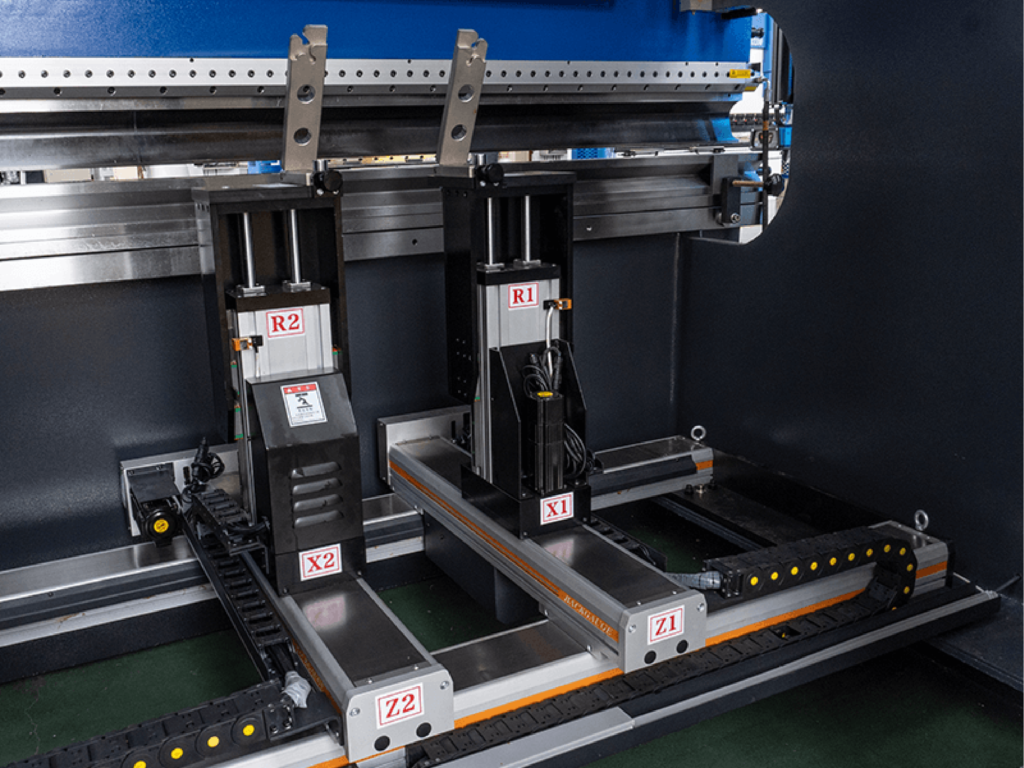

Tope trasero
Para garantizar una alta precisión en el desplazamiento del eje X, el sistema de tope trasero incorpora husillos de bolas y guías lineales importadas, en sustitución de varillas roscadas convencionales. Esta configuración mejora significativamente la exactitud, repetibilidad y estabilidad del proceso de doblado.
El accionamiento se realiza mediante un mecanismo de polea sincrónica controlado por servomotor, ofreciendo un control más preciso, mayor velocidad de respuesta y un posicionamiento superior frente a sistemas con motor paso a paso.
Además, todo el conjunto del tope trasero es sometido a un tratamiento térmico de alta temperatura, eliminando tensiones internas y mejorando la plasticidad y tenacidad del material. Este proceso previene deformaciones estructurales y asegura una precisión constante a largo plazo, incluso bajo condiciones de trabajo intensivas.

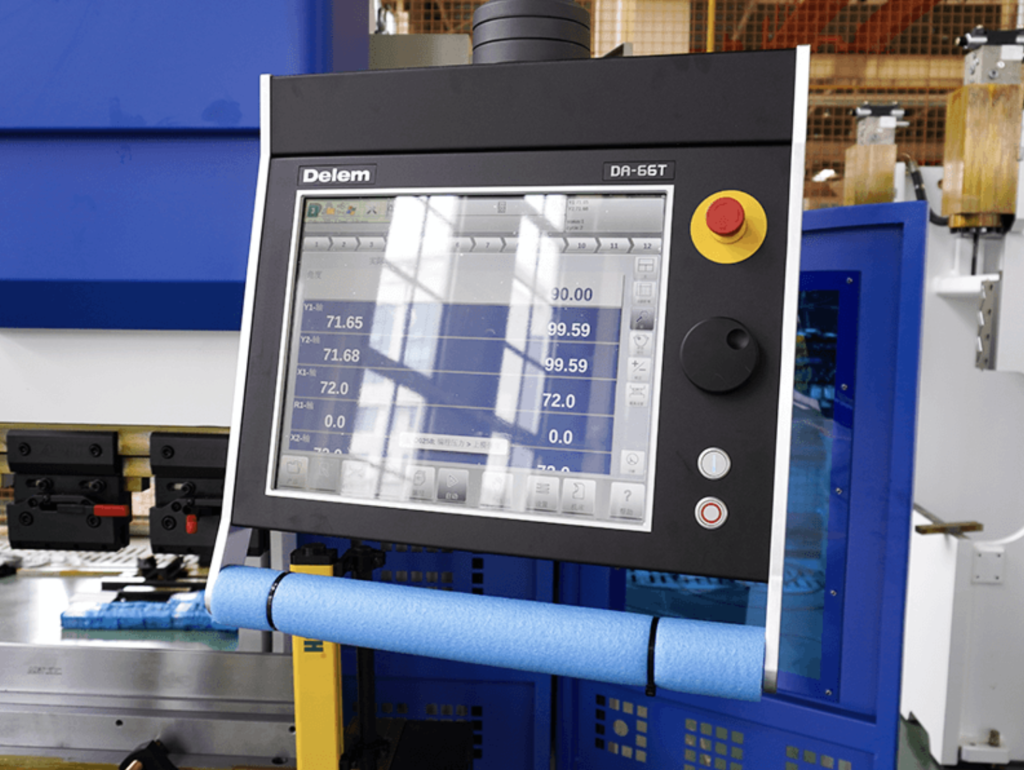

Control CNC
El controlador CNC es el núcleo de la máquina y el responsable de la precisión, eficiencia y repetibilidad en cada operación. Ofrecemos controladores de marcas líderes a nivel mundial: Delem, ESA y Cybelec, importados de Países Bajos, Italia y Suiza, respectivamente.
Sus algoritmos avanzados de control optimizan el ciclo de doblado, reducen significativamente los tiempos de programación y configuración de los pasos de trabajo, y aumentan la productividad, especialmente en procesos de fabricación por lotes.
Además, el sistema es compatible con edición gráfica en 2D y 3D, facilitando la programación intuitiva de piezas complejas y minimizando errores antes de iniciar la producción.
Especificaciones técnicas
Para obtener especificaciones más detalladas, no dude en ponerse en contacto con nosotros.
| Modelo | Fuerza (Ton) | Longitud (mm) | Distancia montantes | Profundidad garganta | Recorrido deslizador | Apertura máxima | Potencia (KW) | Ejes | Compensación | Recorrido X | Velocidad X | Longitud máquina | Ancho | Altura | Peso (Ton) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40T/2200 | 40 | 2200 | 1700 | 380 | 150 | 350 | 5.5 | 4+1+2 | Crowning | 500 | 200 | 2500 | 1350 | 2000 | 4.5 |
| 63T/2500 | 63 | 2500 | 2000 | 350 | 150 | 350 | 5 | 4+1+2 | Crowning | 600 | 200 | 3100 | 1500 | 2300 | 5.8 |
| 100T/3200 | 100 | 3200 | 2700 | 400 | 200 | 420 | 8.7 | 4+1+2 | Crowning | 600 | 200 | 3700 | 1600 | 2500 | 8.5 |
| 100T/4000 | 100 | 4000 | 3500 | 400 | 200 | 420 | 8.7 | 4+1+2 | Crowning | 600 | 200 | 4500 | 1600 | 2500 | 10 |
| 125T/3200 | 125 | 3200 | 2700 | 400 | 200 | 420 | 10.8 | 4+1+2 | Crowning | 600 | 200 | 3700 | 1600 | 2500 | 9.5 |
| 125T/4000 | 125 | 4000 | 3500 | 400 | 200 | 420 | 10.8 | 4+1+2 | Crowning | 600 | 200 | 4500 | 1600 | 2500 | 12.5 |
| 160T/3200 | 160 | 3200 | 2700 | 400 | 200 | 420 | 13.2 | 4+1+2 | Crowning | 600 | 200 | 3700 | 1650 | 2600 | 11 |
| 160T/4000 | 160 | 4000 | 3500 | 400 | 200 | 420 | 13.2 | 4+1+2 | Crowning | 600 | 200 | 4500 | 1650 | 2600 | 12.5 |
| 200T/3200 | 200 | 3200 | 2700 | 400 | 200 | 420 | 13.2 | 4+1+2 | Crowning | 600 | 200 | 3700 | 1700 | 2700 | 14 |
| 200T/4000 | 200 | 4000 | 3500 | 400 | 200 | 420 | 13.7 | 4+1+2 | Crowning | 600 | 200 | 4500 | 1700 | 2700 | 13.5 |
| 250T/3200 | 250 | 3200 | 2700 | 400 | 200 | 420 | 16.7 | 4+1+2 | Crowning | 600 | 200 | 3700 | 1700 | 2760 | 15.5 |
| 250T/6000 | 250 | 6000 | 4900 | 500 | 400 | 600 | 30 | 4+1 | Crowning | 800 | 200 | 6000 | 1700 | 2760 | 40 |
| 300T/3200 | 300 | 3200 | 2700 | 400 | 300 | 500 | 21.4 | 4+1 | Crowning | 600 | 200 | 3700 | 1800 | 2900 | 16.8 |
| 400T/4000 | 400 | 4000 | 3100 | 400 | 300 | 600 | 26.9 | 3+1 | Crowning | 600 | 200 | 4500 | 2450 | 3500 | 31 |
